安装PE到隐藏分区全攻略 入门教程

sunsmile23

前言
=========================================
    本文探讨如何从隐藏分区启动，如何将PE安装到隐藏分区，以及为入门者准备的WinPM的简单使用教程。
    本文的隐藏分区使用fat32或ntfs。这种分区的主要弱点在于，在磁盘管理类软件中可见，可以删除，不太安全。但除了有意搞破坏，一般的使用还是足够安全。再说，要是真的蓄意破坏，就算hpa之类比较安全的方式就删不掉吗？还是轻而易举的事。从探讨技术的角度，我们当然应该尽量完美。但从实用的角度出发，目前看来，因fat32或ntfs相对而言操作简单可靠、操作方便、适应性广，而且其操作透明，又不需要专门软件，还可以学到不少基础知识，对初涉此域的爱好者，如果不想冒数据丢失的危险，仍是首选的方式，值得使用。
    本文定位：正在入门、有动手欲望、想了解一下电脑的启动方式、基础不太好、顺便学点实用技巧的爱好者。稍有基础便用不着看本文，因为内容确属入门级。
    本人出于基础教育的职业习惯，讲解非常详细，唯恐初学者看不懂。如果对了你的胃口，那么不要吝啬鼓励。若觉得啰嗦，那么您的水平已超出了阅读本文的等级，类似的题材您一定写得比我更好。
    对于从隐藏分区启动，把PE安装到隐藏分区，一键备份等，方法众多。就是本论坛，也一搜一大堆，其中不乏专家的优秀作品。萝卜青菜，各有所爱。有人钻研制作，有人只管使用。有人爱简单，喜欢一切全自动，不愿意也没兴趣了解黑盒子里面的东东。有人又喜欢打开盒子看个究竟，愿意一切均在自己的掌握之中，放心地看着它一步步地达到自己的目的。对于这种个性特点，谁也不能说谁优谁劣，也无权指责与评论。一般而言，自己习惯的就是最好的。如果恰好本文不对您胃口，请不要继续看下去，以免内心受煎熬。只让本文成为百花齐放中的一朵小花，技术也需要姹紫嫣红，一花独放不是春。
    本文均为自己在大量的不同实机上操作的经验，并非纸上谈兵。希望与有这方面经验的朋友交流切磋、互相学习。本文号称全攻略，并不是指包罗万象，是指在本文限定的题材内，考虑到各种情况，适合于所有电脑。
    朋友们阅读后有什么建议，特别是试用后成功与否，用的什么方法，最好给点反馈，技术问题本就重在交流，结果并不重要。
    文中提到的个别软件可在文末下载(8楼)。本文有时会更新。
=========================================
    我组装(算不上制作)的多功能启动菜单(7楼介绍)，具有系统的备份与恢复、系统维护等功能。既含有普通用户使用的傻瓜式备份与恢复功能，也有高级用户需要的系统工具。既有图形界面PE，又有dos工具。现在的一般电脑用户(非电脑爱好者)，真的不好说。有的把电脑当电视机、游戏机等用，以为就那么简单；有的记性实在差，给他说按某某键，睡一觉起来就忘了，弄得咱的热线一天热个不停；还有的又比较好奇，显示器上漂的什么东西都想探个究竟。结果，尽管杀毒软件一大堆，还是经常死翘翘。救兵如救火，想省点时间、鞋钱、电话费的话，傻瓜式备份与恢复很有必要，且要弄个菜单在他面前晃着，免得忘记。经验之谈，仅供参考。
=========================================
    本文的方法很简单，大概可概括为：
             准备分区→拷贝文件→隐藏
=========================================

目录
=========================================
一、XP启动菜单式
　　1、完全隐藏式
　　2、grldr可见入口式
二、F11键激活式

概观
=========================================
一、XP启动菜单式
　　特点：在XP启动菜单上添上一项。
　　　　

　　1、完全隐藏式
　　　 特点：启动分区及所有与启动有关的文件完全不可见(隐藏)。
　　　　　　 可以格式化任何可见分区(包括C盘)，不会损坏隐藏的启动系统，照样启动。
　　　　　　 由于隐藏分区任何时候都不可见，故很安全。
　　　　　　 但上面放外置程序不能访问。外置程序只能放在可见分区。可用iso打包以免遭破坏。
　　　　
　　　　　做法：在磁盘尾部划出一个主分区，设为活动分区(其他分区设为非活动)。
   　　　　　　　将启动文件拷贝上去，然后隐藏。
　　　　　优点：理想的方式。安装简单，不修改硬盘MBR，不用维护。
　　2、grldr可见入口式
　　　 做法：利用grldr引导。
　　　 优缺点：除了grldr在C盘外，启动分区及所有与启动有关的文件完全不可见(隐藏)。
　　　　　　　 适合所有电脑安装。不修改硬盘MBR。维护方便。
　　　　　　　 可以格式化任何可见分区。但C盘格后需再拷grldr，编boot.ini。
   　　　　　　 由于隐藏分区任何时候都不可见，故很安全。但上面放外置程序不能访问。
　　　　


二、F11键激活式
　   做法：利用IBM F11程序。
　　优缺点：不显示启动菜单。在电脑启动显示F11信息时，按下F11键进入隐藏分区启动。
　　　　　　需修改硬盘MBR。正常启动后，隐藏分区不可见。
　　　　　　隐藏分区启动后所有分区都可见，包括隐藏分区。故可安装外置程序。
　　　　　　PE启动后隐藏分区暴露，易受病毒等感染。
　　　　
        这是隐藏分区启动的PE：
　　　　

关于外置程序：
    核心WinPE.IS_用911版的，则只需把毛桃911版里面的MINIPE文件夹（里面共两个文件）拷贝到任意盘的根目录即可。注意，是MINIPE文件夹，不是里面的文件。

下面是详细操作过程。

[ 本帖最后由 sunsmile23 于 2008-5-3 11:57 AM 编辑 ]

sunsmile23

准备分区。大多数情况下，可在硬盘末尾(或在原C盘末尾)划出一定大小的主分区(主分区，非逻辑分区)，并设置为活动分区(其他分区设置非活动)。在WinPM中或在资源管理器中，把此分区格式化为fat32或ntfs类型。
这是一般硬盘的分区方式，一个主分区，众多逻辑分区(图1)


现在在硬盘的末尾分出一块来存放PE。新建的分区应为主分区，不要用逻辑分区。为了能存放操作系统备份文件，分区大小可在3-5G。

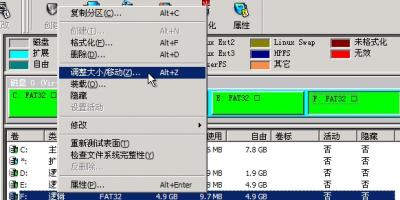

调整最后一个逻辑分区的大小(图2)

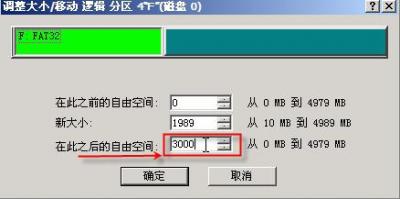

在其后面分出3-5G(图3)


再调整扩展分区的大小(图4)

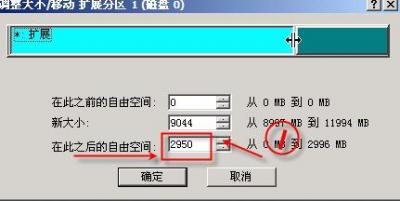

把刚才空出的自由空间移到扩展分区后，为创建主分区做好准备。为保证利用全部的可用空间，可调整图中1所指的箭头，直到不再变化(图5)

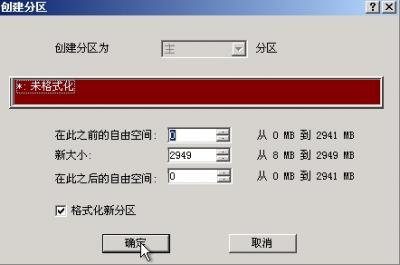

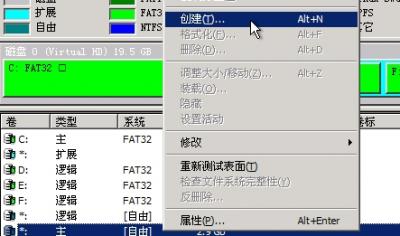

创建主分区(图6)(图7)




类型一定要选择ntfs或fat32，再设置卷标为SYS_BACKUP(大写)(图8)(图9)(图10)，以便以后用于自动备份与恢复和使用IBM F11一键进入隐藏分区启动功能。如果此时未设卷标，当然也可以在资源管理器中设置，或在纯DOS下用所提供的工具盘中的label.exe修改。






怎么回事(图11)？

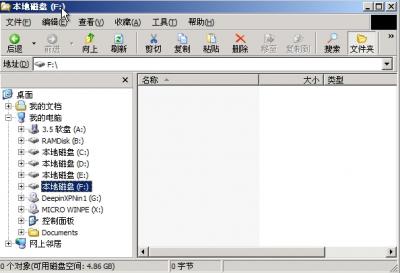

原来资源管理器正在显示F盘(图12)

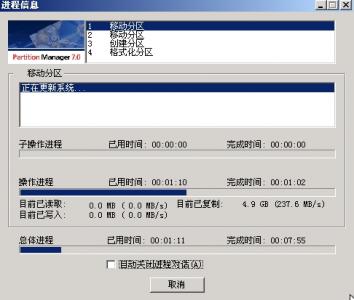

关闭资源管理器，然后在图11中选择重试即可(图13)

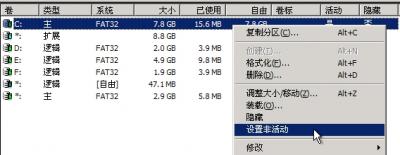

原主分区设为非活动(图14)

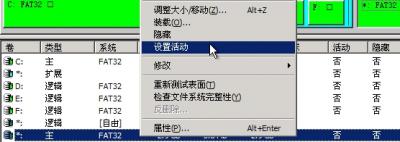

新分区设为活动(图15)


最后是这个样子(图16)

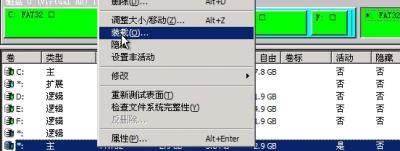

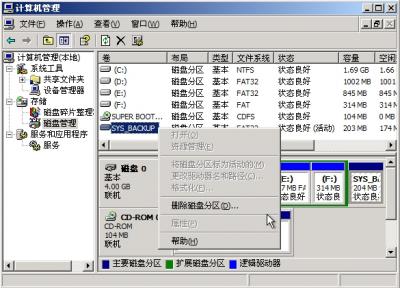

装载新分区(图17)


选一个盘符。为避免有时与U盘冲突，选择后面一点的(图18)

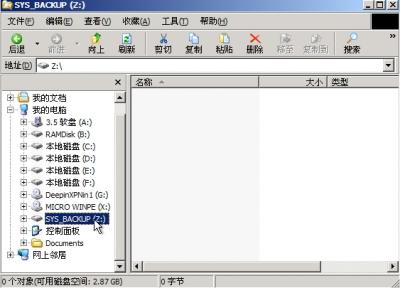

现在就可使用了(图19)


其它注意事项：
1. 调整分区，必须用Windows下的WinPM在WinPE或正常Windows中操作，或用dos版PM在dos下操作。因为常用的PQ805不支持活动分区隐藏。在windows下操作时，分好区后，不用重新启动Windows，即可用WinPM装载新盘使用，见前面的例子。在资源管理器中可见，可像普通分区那样，进行文件操作。但不可格式化，否则会变为可见分区。

2. 若没有在资源管理器中把分区格式化为fat32或ntfs格式，而是在纯dos下用format工具进行了格式化，则需使用bootpart工具在纯dos下写入Winnt的引导扇区，或用工具NTBOOT.EXE在WinXP命令行窗口中使用。格式分别为：
     BOOTPART WINNT BOOT:C:
     NTBoot C:

   这些命令的作用为，写入指定分区的Winnt引导扇区，以便在此分区上使用NT引导管理器，即出现在Windows XP 启动时常见的启动选择菜单。

3. 一般认为隐藏分区使用fat32或ntfs类型的不足之处在于，它们在磁盘管理类软件中可见。不是很安全。




[ 本帖最后由 sunsmile23 于 2007-4-6 12:17 PM 编辑 ]

sunsmile23

复制及编辑相关文件。如果觉得下面的操作看起来很烦，可直接到7楼。

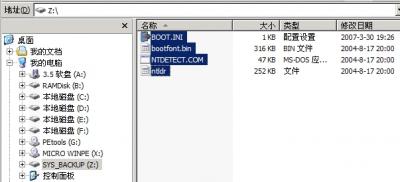

从C盘复制NTLoader所需要的文件到刚才所准备的盘(图1)

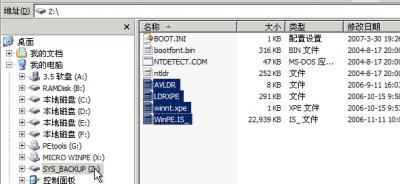

复制PE所需要的文件(图2)


编辑boot.ini，添加一行(下面红字部分)。若不知avldr为何物，或欲了解更多关于拷贝PE文件的细节，见27楼(http://bbs.wuyou.net/forum.php?mod=viewthread&tid=102272&page=3#pid1017420)：
    [boot loader]
    timeout=3
    default=multi(0)disk(0)rdisk(0)partition(1)\WINDOWS
    [operating systems]
    multi(0)disk(0)rdisk(0)partition(1)\WINDOWS="Windows Server 2003, Standard" /fastdetect
    c:\avldr="Maotao WinPE"

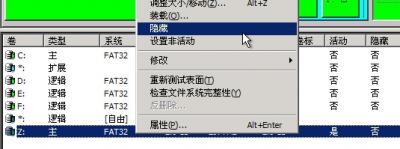

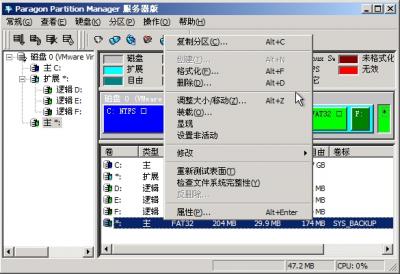

隐藏此分区(图3)


最终分区情况(图4)


重启动，测试(图5,6,7)

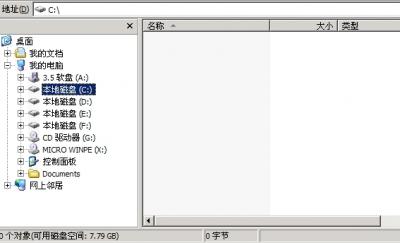

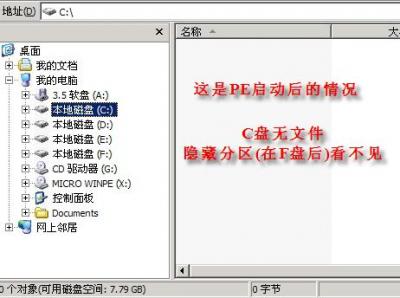

启动成功。图中启动的是隐藏分区里的PE，C盘里一片空白(因为启动与C盘无关)。比较上面图2，隐藏的盘(SYS_BACKUP盘，也即安装有PE的盘)看不见了(图8)


到此安装完毕，可正常引导。接下来可直接在C盘安装ghost版本的操作系统。安装setup版操作系统时，安装程序会重新将C盘激活成活动分区，使隐藏分区不可用。可用WinPM重新修改活动分区标志，即可重新使用以前安装的隐藏启动方式。

如果引导不成功，可执行下列操作。
   若引导不成功，显示NTDETECT failed,或者 txtsetup.sif is corrupt or missing，可能你的分区为逻辑分区，需把它改为主分区。
    若分区隐藏后找不到操作系统，显示 missing operating system，可借助于IBM的F11程序帮忙。
    启动到纯dos下，到IBM目录下执行F110.bat(注意：F110.bat)。如果能成功启动的话，那么一定记住不能再执行fdisk /mbr，否则将会导致又找不到操作系统，如果这样，可再执行一下F110.bat。
    这是IBM的F11程序的另类用法。

[ 本帖最后由 dgxhls 于 2011-1-16 13:00 编辑 ]

sunsmile23

上面的安装适合于大部分电脑，但也有经过一番折腾，最终还是不成功，这时可以使用grldr从C盘引导隐藏分区启动。

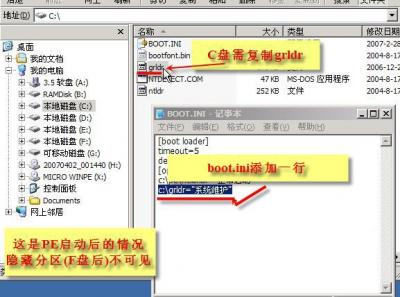

   把隐藏分区设置为非活动(只改活动属性，隐藏属性不改)，重新把C盘所在分区设置为活动，然后向C盘根目录拷入grldr，再在boot.ini中加入如下一行：
       c:\grldr="系统维护"


    若C盘没安装ntloader，也可把grub.exe拷到硬盘上的任何地方，在DOS下执行grub.exe也行。
    最后在隐藏分区的根目录建立menu.lst，在其中加入如下几行：
        title Windows PE
        chainloader /ldrxpe
    此时注意，除隐藏分区外，其他分区根目录不能再有文件menu.lst。隐藏分区中的ntldr, boot.ini, bootfont.bin可删除。ntdetect.com不可删除。
    这种安装方式适合于所有电脑，也不要求一定是主分区。但为提高成功率，最好使用主分区，不要用逻辑分区。

    编辑隐藏分区上的文件时，可用WinPM装载它，见前面例子。

[ 本帖最后由 dgxhls 于 2011-1-16 13:00 编辑 ]

sunsmile23

使用IBM的F11制作程序修改硬盘MBR，可以实现在电脑启动时出现下列F11提示时按F11键进入隐藏分区启动操作系统。

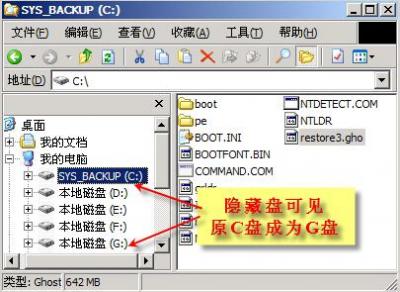

    这是按F11从隐藏分区启动PE后的情况。所有盘都可见，包括原来的隐藏分区。原隐藏分区成了C盘，原C盘变成了最后一个硬盘盘符(这儿的G)。若进行了磁盘分区、磁盘格式化等操作，可能有一些出乎意料的后果。



    使用 IBM F11 程序的好处为：只修改硬盘MBR，一键进入隐藏分区启动。安装操作简单透明，卸载方便。不用时，只需在纯Dos下执行fdisk /mbr即可。安装时，只需执行F11.bat。

制作方法如下：
    1、如果已做好了前面的各项工作(准备分区，拷贝文件)，那么到第3步。
    2、创建一个主分区(最好不要在硬盘最前面创建)，格式化为fat32或ntfs，卷标设置为“SYS_BACKUP”(不含引号)，具体操作方法见前面。拷贝启动所需文件。
    3、启动电脑到纯dos下，进入IBM目录，执行F11.bat，操作结束后，IBM F11有关文件可删除。
    4、重启电脑。SYS_BACKUP分区自动隐藏，按F11键可从隐藏分区启动。
    5、由于PE启动后隐藏分区可见，故可以访问隐藏分区里的外置程序。

    修改有关文件可以更改热键、延时和提示信息。

[ 本帖最后由 sunsmile23 于 2007-4-6 09:25 PM 编辑 ]

sunsmile23

老九也有关于隐藏分区安装的方法，适用于所有电脑。与这里介绍的方法的主要不同点是，划分分区时，不把分区建在硬盘末尾，而是在硬盘的开头(C盘前面)划出一定空间，详见老九的方法。
    由于隐藏分区在前面，安装Ghost镜像时容易弄错而损坏隐藏分区，同时还需调整boot.ini文件。

[ 本帖最后由 sunsmile23 于 2007-4-5 09:44 PM 编辑 ]

sunsmile23

为了简化操作，8楼准备了启动所需的所有文件。所提供的文件，做了些简单修改，看起来(可能)顺眼些。
    使用非常简单，直接解压到启动分区即可(再也不需任何其他的文件和操作)。当然还需把毛桃的WinPE.IS_拷贝到pe文件夹下。其中同时提供了一些其他的工具：自动备份、PQ、及一些dos工具。
    这个组件也可用于U盘安装。若U盘启动Dos后是C盘(HDD方式)，那么可以把U盘格式化为fat32，然后照上述方法解压拷贝文件即可。boot.ini里面“正常启动”那一行要修改一下。U盘启动后，可正常使用原硬盘SYS_BACKUP分区中的备份文件。若U盘启动Dos后是A盘的情况能否正常启动，没有测试过。

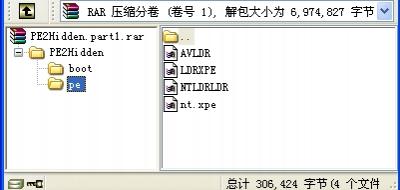

(图1,图2,图3)。






开机时会出现一个启动菜单：

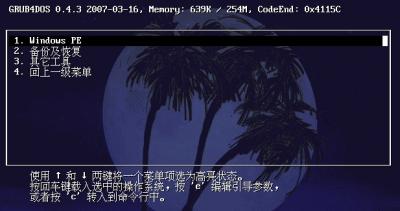

系统维护菜单：

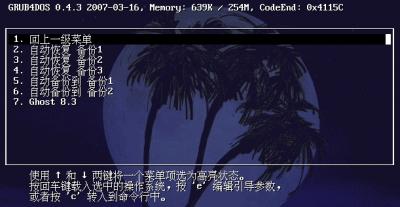

备份及恢复菜单，备份3的作用是保存一份不会被用户覆盖的备份，文件名restore3.gho。

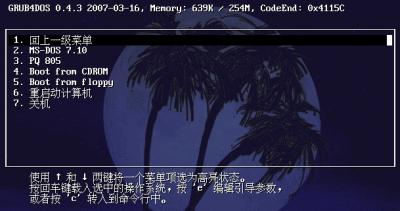

其它工具菜单：


    若使用其中提供的ghost备份系统，ghost镜像文件必须放在分区的根目录，文件名必须是restore1.gho，restore2.gho和restore3.gho(对应于恢复菜单的相应项)。镜像文件所在分区可以是fat32或ntfs、主分区或逻辑分区、隐藏或不隐藏，但分区卷标必须是“SYS_BACKUP”(不含引号)，即ghost只会查找卷标为SYS_BACKUP的分区上的restore1.gho，restore2.gho或restore3.gho文件。不过需注意：“SYS_BACKUP”分区号最大只能是9，即1-9，若是10及其以上，本系统将不能正常工作。
    实际上除了备份3(restore3.gho)需人工备份外，里面的自动备份会自动备份到符合要求的分区，产生符合要求的文件，不用人工干预。一般把ghost镜像文件放在PE所在分区，并把此分区卷标设为SYS_BACKUP。如上所述，调试好后把它隐藏。
    不过SYS_BACKUP分区如果在硬盘的开头，则自动备份正常，而自动恢复不能正常使用，还会毁坏第一个分区里的数据。因为默认的是恢复到第一分区。这时需要修改有关文件。

里面提供的各系统文件清单参考：

   NT引导管理器文件清单：
       ntldr
       NTDETECT.COM
       BOOT.INI
       bootfont.bin

   grldr引导管理器文件清单：
       boot文件夹
       grldr
       menu.lst

   PE文件清单：
       NTDETECT.COM
       pe文件夹

     PE在NT引导管理器中的入口文件：avldr，在boot.ini中的命令为：
       c:\pe\avldr="WinPE and Tools"

     PE在grldr引导管理器中的入口文件：ldrxpe，命令为：
       chainloader /pe/ldrxpe

[ 本帖最后由 sunsmile23 于 2008-5-4 12:08 PM 编辑 ]

sunsmile23

安装所需文件下载(7楼提到的文件)
抱歉，不再提供。

bootpart、ntboot和IBM F11

[ 本帖最后由 sunsmile23 于 2008-5-3 12:08 PM 编辑 ]

123

看看有没有高手搞出启动时按F11进入隐藏分区里的PE

sunsmile23

这个还不简单吗，4楼不是说了吗。

sztopms1

谢谢楼主无私、热忱的大作！
学习中......

matthard

特适合新手。。够详细的。

老毛桃

原帖由 123 于 2007-3-31 00:46 发表
看看有没有高手搞出启动时按F11进入隐藏分区里的PE

MS 楼主的介绍已经可以做到。

如果有人对安装到 HPA 分区中的 WinPE 感兴趣，不妨下载我做的这个模板。

清华同方急救中心工具盘.rar

zzz920

非常好的东东，万分感谢啊

fjj1218

好，好，谢谢楼主写得那么详细，马上收藏

123

原帖由 老毛桃 于 2007-3-31 10:41 AM 发表

MS 楼主的介绍已经可以做到。

如果有人对安装到 HPA 分区中的 WinPE 感兴趣，不妨下载我做的这个模板。

清华同方急救中心工具盘.rar

不行，我的电脑不支持HPA

l1982012800

有没有C已被格式化按F11进入PE的

wmddw

好详细啊，非常适合新手！

sangmei

原帖由 老毛桃 于 2007-3-31 10:41 AM 发表

MS 楼主的介绍已经可以做到。

如果有人对安装到 HPA 分区中的 WinPE 感兴趣，不妨下载我做的这个模板。

清华同方急救中心工具盘.rar

早些日子弄过清华同方的。不过可能卸载没有弄仔细，有块硬盘至今还有点乱哄哄的。

sunsmile23

原帖由 l1982012800 于 2007-3-31 11:29 AM 发表
有没有C已被格式化按F11进入PE的

4楼的方法正好符合要求。安装好后，隐藏分区PE的工作与C盘无关--尽管格式化。
3楼最后一图就是启动的隐藏分区里的PE，C盘里不是一片空白吗？

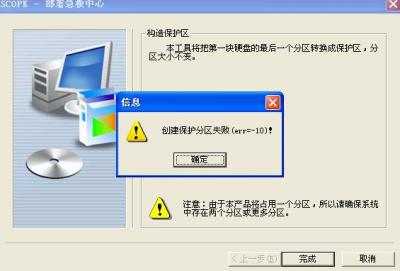

secowu

将PE安装在隐藏分区的方式，我觉得目前适应性较好的应该是Acronis的方式

1.无需HPA支持，现在320GB的硬盘似乎我试过了一块不行。无法创建
2.HPA要删除实在不适合普通人
3.Acronis的方式可以在Win环境下自如操作，有利于制作全自动的工具

过期的可乐

谢谢搂住分享。

老毛桃

原帖由 sangmei 于 2007-3-31 11:52 发表

早些日子弄过清华同方的。不过可能卸载没有弄仔细，有块硬盘至今还有点乱哄哄的。

这个帖子里面有的

http://bbs.wuyou.net/forum.php?mod=viewthread&tid=80412&extra=page%3D1

sangmei

要好好学习了:L

SunTB

简单易懂，顶下

过期的可乐

楼主,我不知道AVDR文件在什么地方可以复制到.
我将PE安装到C盘,你说要复制得文件就差AVDR,我怎么也找不到.

sunsmile23

1、使用老毛桃的硬盘安装工具，会自动安装好，不用你操心拷贝PE有关文件的事(但ntloader的启动文件得事先拷贝上去)。它里面会产生一个文件，现在不叫avldr，而是叫MAOTAO.BIN，文件完全一样，可直接使用。

2、你也可到下载我准备好的文件，里面除了毛桃的WinPE.IS_外，所有启动必须的文件都有，包括ntloader、pe、grldr (里面还有一个文件，具有十分方便的用处，具体就不透露了，使用后你就会明白)。并且使用非常方便，不需做任何修改，不需做任何添加，只需解压到启动分区即可。所带的ghost自动备份也不错，可自动恢复或自动备份到卷标为 SYS_BACKUP 的分区，不管这个分区是主分区还是扩展分区、隐藏还是不隐藏。

3、实在需要本文件，也可在此下载。

[ 本帖最后由 sunsmile23 于 2008-5-3 12:17 PM 编辑 ]

过期的可乐

谢谢你了，麻烦了。

幻天魂

厉害，认真看

网上飞鹰

真详细,有空试试,谢谢楼主:)
